Vermiculit / Vermiculite
Mineralogisch
Vermiculit (englisch: Vemiculite) gehört zu den Tonmineralen. Vermiculit ist ein Aluminium-Eisen-Magnesium-Silikat, das zur Gruppe der Glimmerminerale gehört, da es sowohl strukturell als auch von der Erscheinungsform ihnen ähnelt und auch wie diese flockige Kristalle bildet. Der Name des Minerals Vermiculit leitet sich vom lateinischen Wort vermiculus: "Würmchen" ab.
Struktur und Herstellungsverfahren

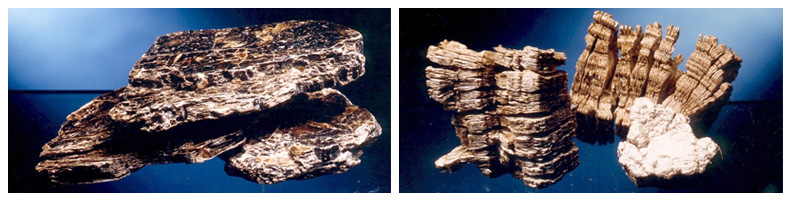

Rohvermiculit besteht aus dünnen, flachen Plättchen. Das Exfoliieren (Expandieren) erfolgt bei hoher Temperatur (800 - 1000 °C) ohne Zusatz von anderen Stoffen. Durch den hierbei entstehenden Wasserdampf (Entschwinden des Kristallwassers) werden die einzelnen Schichten der Struktur auseinandergetrieben. Hierbei vergrößert sich das Volumen der Vermiculit-Teilchen um das ca. 20-fache. Expandiertes Vermiculit wird in verschiedenen Korngrößen hergestellt.
Eigenschaften
| pH-Wert | ca. 7,5 |
|---|---|
| Sintertemperatur | ca. 1.260° C |
| Schmelzpunkt | ca. 1.315° C |
| Feuchtigkeit | 1 - 1,5% nach der Expansion |
| Gewerbehygiene | keine Silikose-Gefahr |
| Nichtbrennbarkeit | Klasse A1 nach DIN 4102 |
| Wärmeleitfähigkeit Rechenwert | 0,07 W/mK nach DIN 4108 |
Wärmeleitzahlen

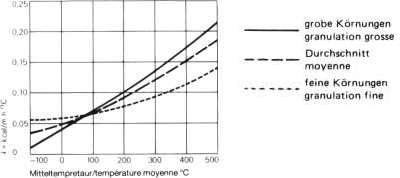

Die anschließende Grafik zeigt die Wärmeleitzahlen von Vermiculit-Körnungen bei -100°C bis +500°C Mitteltemperatur. Bei höheren Temperaturen wird wegen des stärkeren Temperaturdurchgangs (Konvektion) eine kleine Körnung empfohlen. Jedoch kann man den Wärmedurchlass auch bei Gebrauch von gröberen Körnungen vermindern, wenn das Material bei Einbau sorgfältig um etwa 10% gepresst wird.Vermiculit ist ein umweltfreundliches Produkt, das wiederverwertbar als auch der Natur rückführbar ist.
Vermiculit ist ein wichtiger Grundbaustein im Baugewerbe, in der Industrie, im Brandschutz, im Gartenbau und im Tierbedarf.
Anwendungsgebiete
Die gewöhnlichen Anwendungsgebiete für Vermiculit in loser Schüttung:- als Isolierung im Hochbau
- als Hinterisolierung im Industrieofenbau
- als Abdeckmasse in der Eisen- und Stahlindustrie
- der Einsatz von Vermiculit im Formenguss zum langsamen, gezielten Abkühlen großer Formteile
- als leichtes, kompressibles Schüttgut als stoßdämpfer mit Aufsaugvermögen
Chemische Durchschnittsanalyse
| SiO2 | 35-41% |
|---|---|
| P2O5 | 0,2-2% |
| Al2O3 | 6-9,5% |
| Li2O | 0,03% |
| TiO2 | 0,6-1,4% |
| ZrO2 | Spuren |
| Fe2O3 | 6-9,5% |
| Cr2O3 | 0,01-0,15 |
| Na2O | 0,80% |
| F | 0,2-0,8% |
| K2O | 3-6% |
| SO3 | 0,02% |
| S | 0,18% |
| H2O + 105 C | 5,18% |
| Cl | 0-0,5% |
| H2O | 105 C 6,02% |
| FeO | 1,17% |
| NiO | Spuren |
| V2O3 | Spuren |
| MuO | 0,30% |
| MgO | 21,5-25,5% |
| CoO | Spuren |
| CaO | 2-6% |
| BaO | Spuren |
